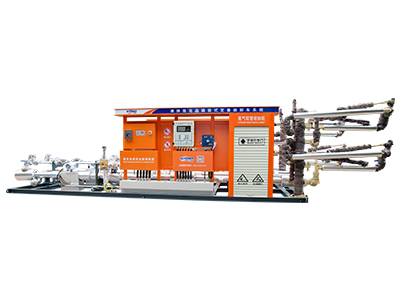

自動卸車系統主要由卸車計量控制器控制，并將卸車數據傳送至上位機處理。卸車時工作人員接好相關軟管，在控制器上輸入好卸車單號，然后啟動卸車。卸車控制器會自動打開中間罐和罐車間的排氣閥，罐車內的物料在重力的作用下由罐車流入中間罐，而中間罐中的氣體則經由排氣閥回流至罐車內，形成物流交換;控制器會不斷檢測中間罐上裝設的液位開關，當檢測到高液位報警時，說明中間罐已滿，滿足開泵條件，則關閉排氣閥，停止物料流入;然后卸車控制器會打開切斷閥和卸車泵，將中間罐中的物料輸送至儲罐內;當高液位信號消失時，則由變頻器控制卸車泵的輸出，減小流量，當檢測到低液位信號時，關閉切斷閥并暫停卸車;如果未完成卸車，則再次打開排氣閥進行卸車，相反則停止卸車，并將此次卸車的數據傳送至上位機保存。

　　和裝車的自動控制過程類似，卸車過程也全程檢測接地和溢流信號，一旦發生異常就停止卸車，在工作人員排除異常后方可繼續卸車工作，以確保卸車安全。

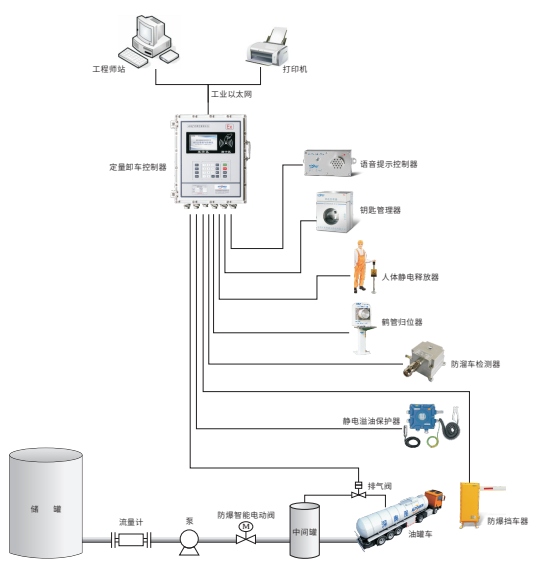

　　卸車系統的網絡結構

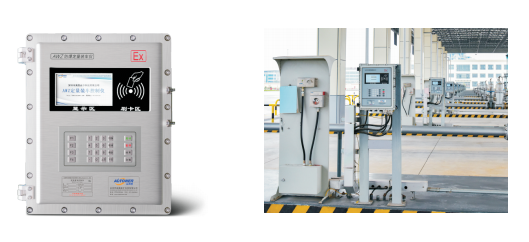

　　卸車控制器

　　裝車控制儀為壁掛式或柜式結構，內置工業等級的智能控制器PLC,控制器箱體面板上的按鍵采用防潮、防腐的不銹鋼本安型按鍵，顯示終端采用工業級的一體化液晶屏，相對于單片機集成電路有其可靠性高、配置靈活、擴展方便、易于維護等優點。

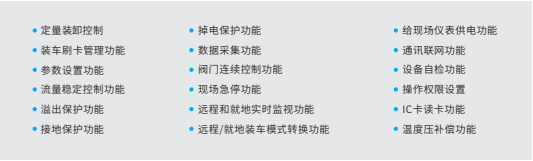

　　裝車控制儀功能

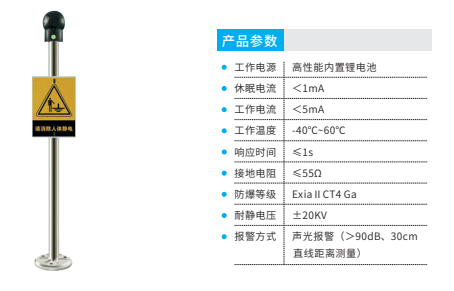

　　人體靜電釋放器

　　防爆人體靜電釋放器是適用于易燃、易爆及防靜電場所的人體靜電釋放的儀器儀表。其特點在于設計合理的人體靜電釋放電阻，合理有效控制人體靜電釋放，延長人體靜電釋放時間，降低瞬間人體靜電釋放能量，能夠使人體靜電安全釋放。同時能檢測人體與靜電觸摸球接觸是否可靠，聲光報警提示靜電消除是否完畢。

　　產品特點

　　1、超低功耗設計，正常使用期間無需更換電池。

　　2、觸摸式感應在，無機械活動部件。

　　3、整體環氧樹脂密封，防腐、防水、防潮。

　　4、防爆觸摸球，安全釋放靜電，人體接觸不產生電擊感。

　　5、聲光報警提示人體與防爆觸摸球接觸可靠和靜電釋放完畢。

　　6、接地線獨立檢測，接地電阻符合標準，確?？煽拷拥?。

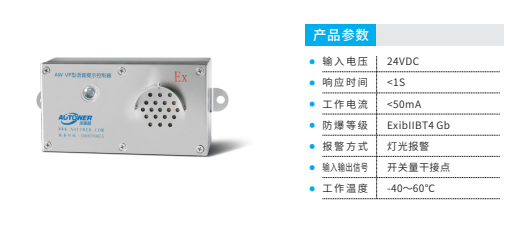

　　語音提示控制器

　　AW–VP型語音提示控制器，主要配套定量裝車控制系統，對裝車過程中的流程進行語音提示，對裝車過程中的各種安全報警進行語音報警，它采用RS485通訊方式，提供MODBUS RTU協議，最多支持200條語音內容，受裝車儀、PLC及DCS控制。具方便了司機的操作，又增強了裝車過程的安全報警。

　　設備符合相關安全標準的規定，特別適用于易燃、易爆等液態石油化工產品裝卸場合。

　　產品特點

　　1、控制器屬于本安型儀表，超低功耗;

　　2、控制器外殼采用不銹鋼外殼材料，結實可靠美觀耐用;

　　3、設備采用開放、標準的 通訊協議，能接受自控系統、計算機系統等各種通用控制設備的控制;控制器可通過標準Modbus RTU通訊協議對最大200段語音進行選播。用戶可根據現場情況錄制200種不同的語音，從而完全滿足裝車流程各環節的語音播報。本設備還可以通過防爆485基站進行遠距離通訊控制。

　　4、設備的音量可以根據現場情況調節;

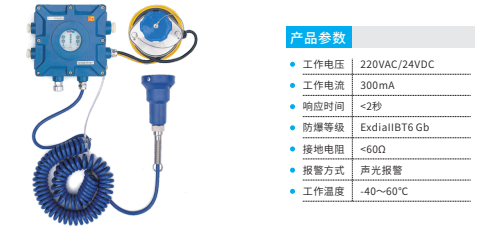

　　靜電溢油保護器

　　AW-JY型靜電溢油保護器主要用于檢測槽車接地狀態及槽車裝車過程的液位變化，一旦接地或液位開關報警，立刻終止裝車并輸出聲光報警;保護器報警輸出干接點信號，可容易接入裝車儀或其它控制系統。

　　該保護器適用于頂裝式鶴管或底裝式鶴管發貨過程中的靜電接地檢測及溢油保護與報警?？捎行Х乐挂蜢o電引發的事故，同時避免裝車過程中出現的溢油事故，保障油庫、化工廠等危險場所的安全作業。

　　設備符合相關安全標準的規定，特別適用于易燃、易爆等液態石油化工產品裝卸場合。

　　產品特點

　　1、靜電溢油保護器輸出干接地信號，可以接入各種自控系統;

　　2、靜電溢油保護器帶聲光報警輸出，方便現場操作人員及時了解裝車狀態;

　　3、根據裝車介質及裝車模式配套各種頂部裝車液位開關、靜電接地夾以及底部API標準靜電溢油連接座;

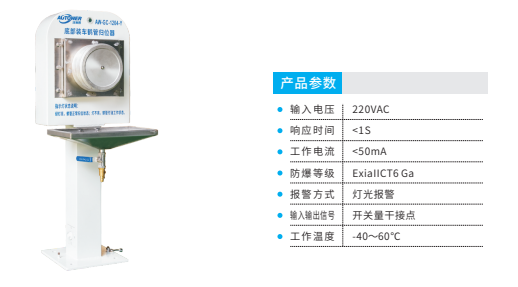

　　鶴管歸位器

　　AW–GC-1204型鶴管歸位器適用于干式閥底部裝車鶴管，主要對鶴管使用過程中是否歸位到歸位座上進行自動檢測，同時輸出干接點信號到裝車儀及其它自控系統，實現有效的裝車安全聯鎖控制。

　　設備符合相關安全標準的規定，特別適用于易燃、易爆等液態石油化工產品裝卸場合。

　　產品特點

　　1、歸位器屬于本安型儀表，超低功耗。

　　2、歸位器符合干式閥接口標準，采用鋁合金材質，避免打火隱患;

　　3、歸位器為單體設備，歸位器上的歸位座可以安裝液相，也可以安裝氣相，滿足不同客戶需求。

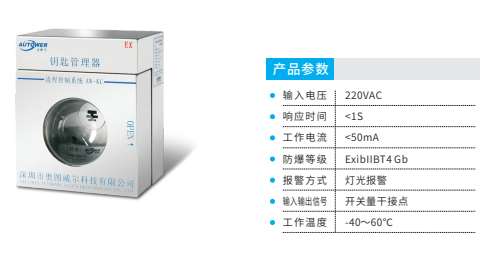

　　鑰匙管理器

　　AW–KC型鑰匙管理器，主要配套定量裝車控制系統，它把鑰匙插槽及檢測傳感器集中到一個控制盒，能判斷鑰匙是否插入槽位，并把信號接入到裝車儀，裝車儀根據裝車過程自動控制鑰匙管理器門的開關，實現有效的裝車安全聯鎖控制。

　　設備符合相關安全標準的規定，特別適用于易燃、易爆等液態石油化工產品裝卸場合。

　　產品特點

　　1、管理器屬于本安型儀表，超低功耗。

　　2、管理器外殼采用不銹鋼外殼材料，結實可靠美觀耐用;

　　3、管理器的鑰匙插孔通用性強，可以插入各種鑰匙;

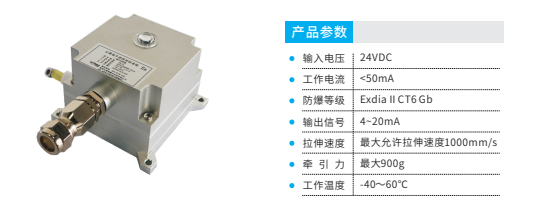

　　防溜車檢測器

　　AW–CS型溜車報警器，主要配套定量裝車控制系統，可在溜車報警器上設定移動報警距離，在裝車過程中一旦有槽車的移動距離超過設定值，裝車儀立刻關閥關泵停車裝車，實現有效的裝車安全聯鎖控制。

　　設備符合相關安全標準的規定，特別適用于易燃、易爆等液態石油化工產品裝卸場合。

　　產品特點

　　1、控制器屬于本安型儀表，超低功耗。

　　2、結構小巧，安裝空間尺寸小。

　　3、測量行程長(100～1300mm可選)，精度高(0.3%FS)，防護等級IP65。

　　4、外殼和線輪均經過防腐處理，牽引繩為不銹鋼外敷特氟龍，可以在惡劣的環境下工作。

　　5、可選輸出方式有：電流、絕對脈沖型。

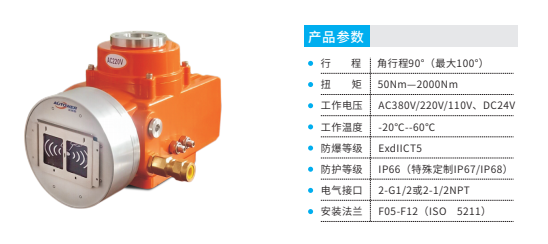

　　防爆智能電動閥

　　防爆智能電動閥在液體?；沸盾囘^(guò)程中可實現刷卡自動開/關閥，取卡自動停機/復位的自動控制，避免手動操作或誤操作，有效保證了卸車安全、精準、高效。

　　產品特點

　　NEA系列防爆智能電動閥用于控制0°~90°角行程的閥門及其他同類產品，如球閥、蝶閥、旋塞閥等，它以AC380V/220V/110V、DC24V為驅動電源，通過授權卡來控制閥門運動到所需位置，實現刷卡自動開/關閥，取卡自動停機/復位的自動控制。廣泛用于石油、化工、電力、冶金、制藥、能源等自動化領域。其具有體積小、重量輕、運行穩定、結構緊湊、易于安裝、操作方便、無需維護等特點，同時帶有閥位指示、手動操作手柄輔助裝置。

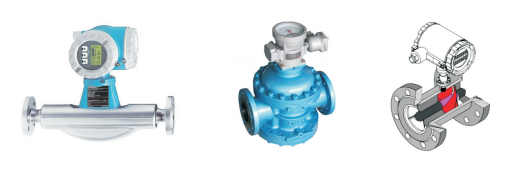

　　流量計

　　流量計是用于管道中液體流量的測量和控制的精密儀表。流量計可以選用不同的材料制造，廣泛應用于石油、化工、輕工、商業和科研等部門，特別適用于原油、精煉油、醇類、輕烴等工業液體的計量，是目前國內新一代容積式流量計。流量計具有現場指示、字碼直接讀數現場指示計數可回零。并可輸出電脈沖信號，供顯示儀表及計算機處理，從而實現管理流量遠距離集中控制。流量計是用于液體與氣體測量的通用型多變量流量計。根據科氏力測量原理，測量完全不受被測流體物理。

　　應用領域

　　產品特點

　　1、液體(例如：油、潤滑油、燃油、液化氣、溶劑等)、食品和壓縮氣體的高精度流量測量;

　　2、流體溫度可達 +350℃(+662℉);

　　3、過程壓力可達 100 bar(1450 psi);

　　4、質量流量測量可達2200 t/h(80840 Ib/min)。

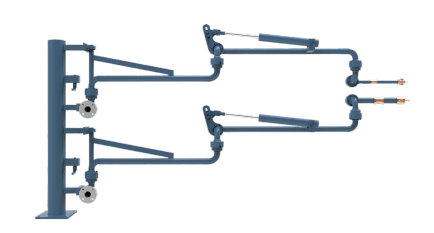

　　卸車鶴管

　　陸用流體裝卸臂是用具有轉動靈活，密封性好，能適應較為惡劣環境等多種特點的旋轉接頭與管道串聯起來，用于裝載臺與公路/鐵路槽車之間傳輸液體或氣體產品的專用設備。

　　產品特點

　　1、用于槽車頂部敞開式和密封式或底部裝卸操作;

　　2、在裝卸過程中，在槽車正常移動范圍內與槽車隨動;

　　3、可采用手動或氣動操作;

　　4、平衡可通過彈簧缸來實現;

　　5、有多種附屬設施可供選配以實現安全操作或環境保護;

　　6、管道可采用碳鋼，不銹鋼或PTFE襯碳鋼等制造;

　　7、液相管道公稱口徑為2"，3"，4"，6"，其他口徑也可提供，回氣管道公稱口徑為1"，2"，3"等;

　　8、設計溫度范圍為-196℃~+250℃;

　　9、設計壓力為PN1.0MPa~PN4.0MPa。

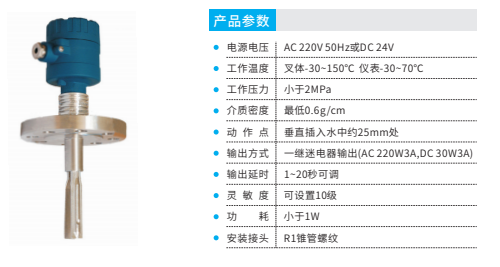

　　防抽空裝置

　　音叉式液位開關是一種通用型的液位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量，達到液位報警或控制的目的。

　　產品原理

　　音叉式液位開關是一種通用型的液位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量，達到液位報警或控制的目的。

　　音叉式液位開關的結構及原理特性使其能夠取代任何一種機理的液位開關，廣泛應用于石化、冶金、輕工、建材等行業中對液位進行上/下限位報警及控制。

每一套卸車自動控制系統 都為客戶量身定做!

每一套卸車自動控制系統 都因配置不同有異!

如您需要了解卸車自動控制系統詳細價格信息，可直接拔打深?yuàn)W圖全國統一銷售熱線：400-8789-055。

根據您所需的配置我們會提供精準的報價，短時間內讓您獲取所需要的信息!

中國液體危化品智能儲運系統設備生產廠家——深?yuàn)W圖竭誠為您服務!
